三维模型导出二维图形

提问人:周丽平发布时间:2021-06-08

选则自己想要导出二维图纸的犀牛模型,若需要导出多个二维图纸,需依次选择想要导出的物件。


  选取好想导出的物件后,先要给选取的物件建立二维图纸,依次点击《尺寸标注》--《建立二维图面》。


  点击之后出现以下界面,可以选择导出当前界面的二维图纸,也可以选择导出四个视图的二维图纸,如果选择建立四个试图的二维图纸,建议使用《四个试图(美国)》。

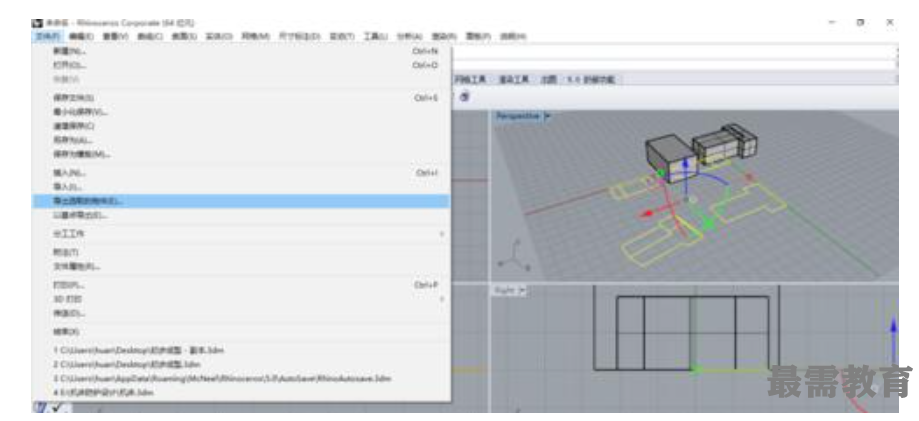

  当选择好导出的二维模型后,cad图纸就会显示在软件操作图面上,这时cad图形是在被选择状态下的,依次点击《文件》--《导出选取的物件》。就能开始保存文件。

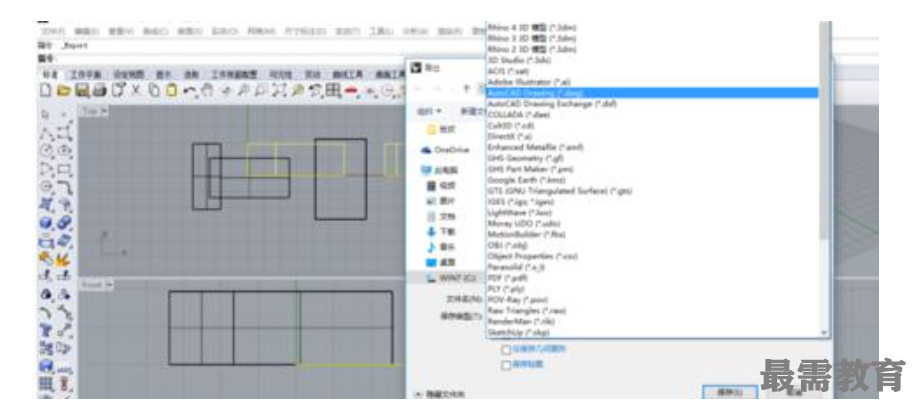

  点击之后,会出现保存界面,选择需要保存的文件位置,和文件格式【auto caddrawing(*dwg)】就完成了。就能保存cad二维模型图纸了。
