图表制作技巧:不等宽柱状图

提问人:周丽平发布时间:2021-07-10

破解:

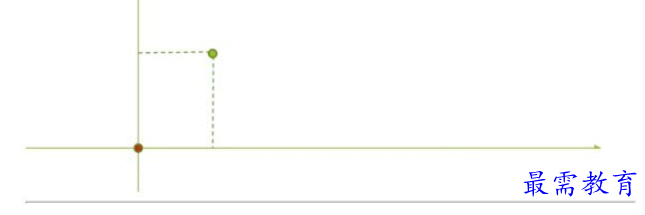

坐标系内的任意两点都能很自然的构建出一个固定的矩形,那么不等宽柱子也有这样的顶点。


整理:

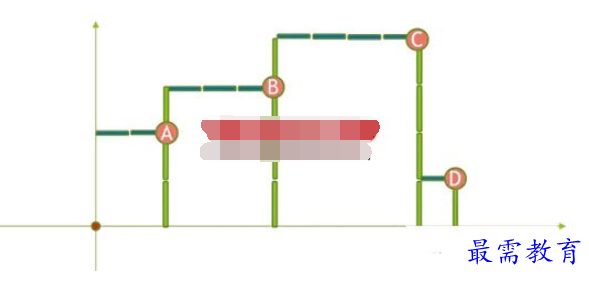

一个柱状图由此变成了一个由散点来支撑的构架,而我们所需要的4个点的参数也是很容易就能够解决了。

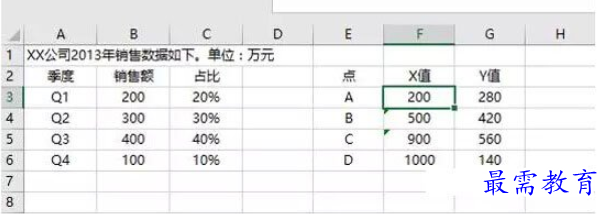

数据构建:

X值,即横向的距离采用累加得到;

Y值,就是销售额的同比,加上长宽比例

这里的比例随你喜好,使用黄金分割也可以。

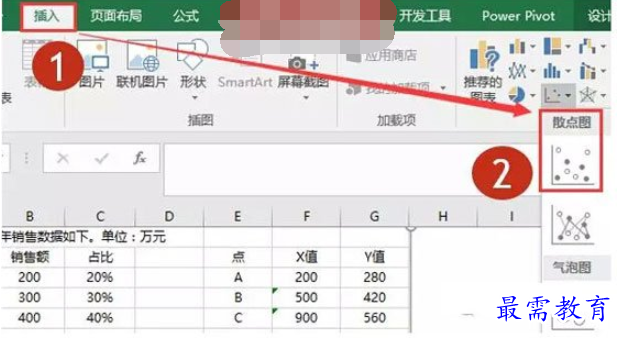

插入一个空白的散点图:


在散点图上单击右键,选择数据。

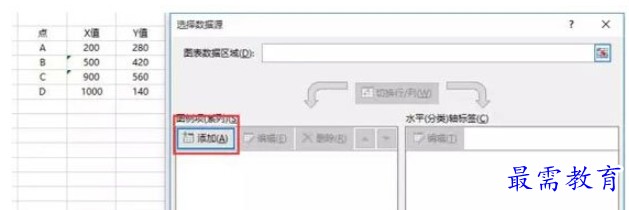

在选择数据对话框中,单击添加按钮。

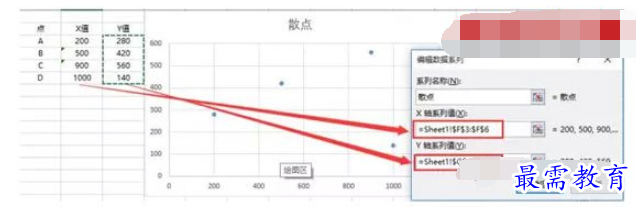

分别添加X轴和Y轴的数据。

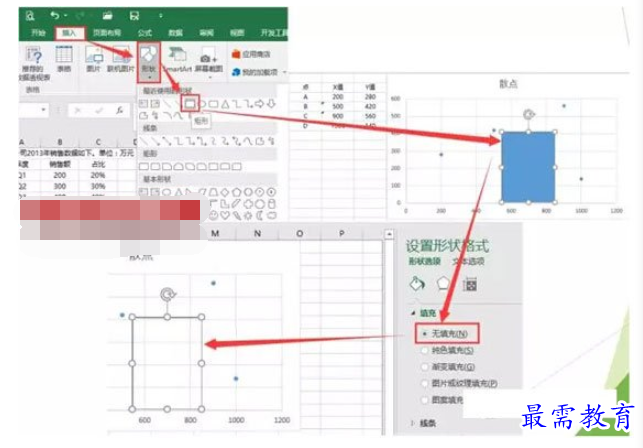

插入矩形,设置为无填充:

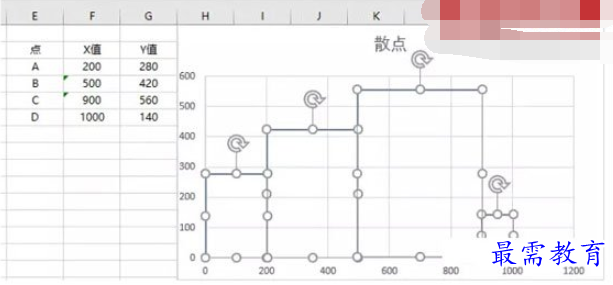

以散点图的点为顶角,依次对齐和收放做4个矩形…

然后可以拿走散点图,用这4个矩形直接来做不等宽柱形图。

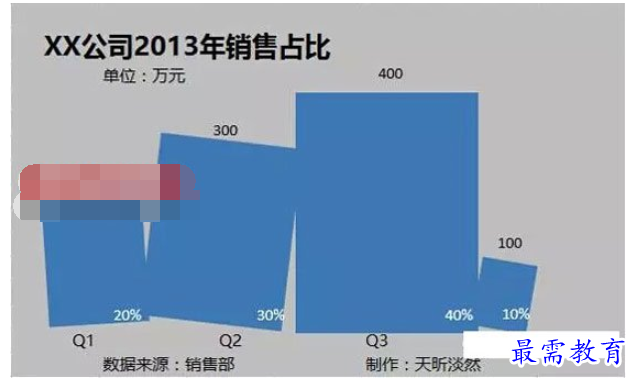

完成。

作图,不拘泥于必须是图表工具制成,还能用画图拼接,最后再来点颠覆也不失为新创意哦。
