3d打印小怪物笔筒

提问人:刘团圆发布时间:2021-09-09

3d打印小怪物笔筒,这套教程我们将创建一个可爱的三维怪物,你会了解多边形建模和细分曲面。我会尽我所能,让教程尽可能的简单些。下面教程开始

第一步

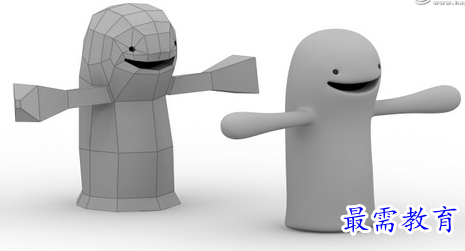

在下面的图片中你可以看到我要创建的三维模型。 左边的是低模,右边是细分后的。我们的目标不是以最快的速度创建模型,而是要给予不同的建模工具,让初学者进行不同的测试。 你需要了解一些建模方面的知识。(图01)


第二步

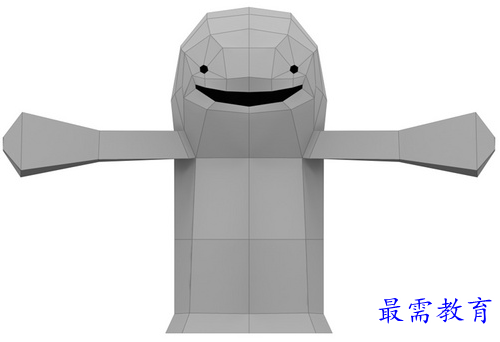

我建议使用参考照片,这样整个建模过程会更加容易。我已经准备了两份图片,可以使用建模的怪物。(图02、图03)



创建一个平面(Create panel > Geometry > Standard Primitives > Plane)。修改属性( Make a selection > Modify panel)根据下列参数:

Length(长度):200

Width(宽度):200

Length Segs(长度):1

Width Segs(宽度):1

创建另一个平面,具有相同的设置。现在,我们的场景有两个平面,让这两个平面垂直于Y轴。

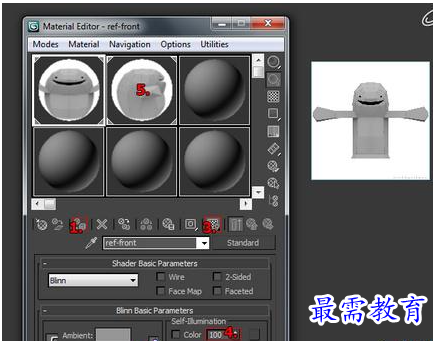

现在将两张参考图片赋予给这两个平面。打开材质编辑器( 按M键),并建立平面的材质:(图04)

1、选择前面创建的平面,并赋予给材质。

2、添加Diffuse Map。( Maps > Standard > Bitmap > 图片 )

3、启用“在视口显示标准贴图”。

4、Self-Illumination:100

5、创建一个新的材质,并给另一个平面添加贴图。

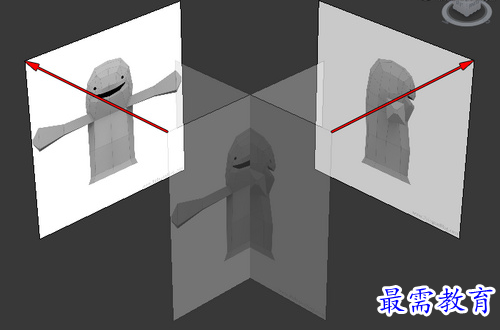

让这两个平面互相垂直交叉,让正视图沿Y轴移动200个单位,侧视图沿X轴移动200个单位,现在我们已经准备好,可以开始进行建模过程。(图05)


第三步

有一些键盘快捷键是在建模过程中非常有用的:

F3 - 线框与光滑高亮显示切换

F4 - Edged Faces显示切换

ALT+Q - 孤立当前选择

ALT+X - 透明显示所选物体开关

第四步

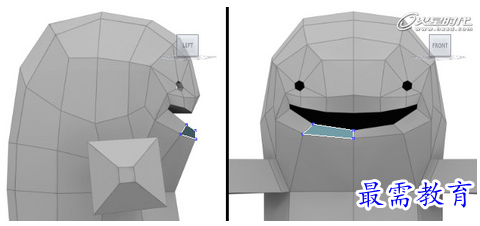

我们使用Polygon创建模型,首先创建一个长宽为1的平面,我们将开始从下唇开始创建。移动顶点,得到下图的形状,先在前视图进行调整,然后侧视图调整。(图06)


现在,第一个多边形到位。由于我们的三维怪物将是对称的,我们现在要建立它的一半,另一半复制即可。

第五步

让我们创建一个新的多边形:(图07)

1、激活边子物体级别。

2、选择左边的边。

3、按住键盘Shift键。

4、移动选择的边。

5、切换到点选择模式,并移动相应的点。


第六步

让我们重复上面的步骤,将嘴部创建完成。每当你创建一个新的多边形,记得在正视图和侧视图进行调整!(图08)

提示:按键盘ALT+X,使选定的对象透明,这可以帮助你调整顶点。


第七步

你也可以一次多复制一个面:(图09)

1、选择两个边。(按Ctrl以选择若干个边)

2、按住键盘Shift键。

3、向上移动选择的边,如下图。

4、切换到点选择模式,并移动相应的点。


第八步

到目前为止,我们已经创造了新的多边形,我们也可以复制多边形:(图10)

1、激活多边形子物体级别。

2、选择两个多边形,如下图。

3、按住键盘Shift键。

4、向上移动选择的多边形,在新的对话框中选择Clone To Element。

5、请记住,在正视图和侧视图进行调整!(顶点看下面的图片 )


第九步

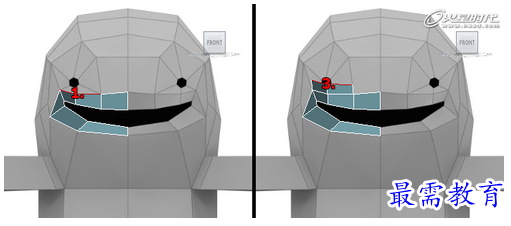

每当有我们想要两节两个边,我们可以使用Bridge工具:(图11)

1、激活边子物体级别,并确保你没有什么选择。

2、激活Bridge工具( Edit Poly > Edit Edges > Bridge)

3、点击其中一条边。

4、点击另一条边。

5、重复该过程,对眼睛的左侧进行连接。


第十步

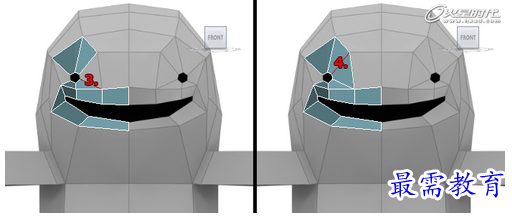

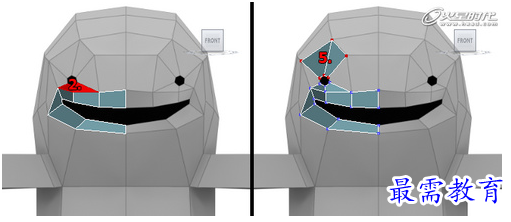

我们的目标是创造统一的表面,多边形与相邻的多边形有共同的顶点。 经常需要焊接相邻的多边形顶点:(图12)

1、正视图中,在眼睛的右边创建两个新的面。

2、眼睛的左边也创建一个新的面。

3、激活顶点子物体级别。

4、激活Target Weld工具(Edit Poly > Edit Vertices > Target Weld)

5、选择顶点。

6、选择其他顶点。

7、选择左侧的两个顶点。

8、根据参考图移动顶点。


第十一步

Scale工具是创建新的多边形很不错的方法:(图13)

1、激活边子物体级别,并选择6个边,如下图。

2、按住键盘Shift键。

3、进行缩放缩放,如下图。


第十二步

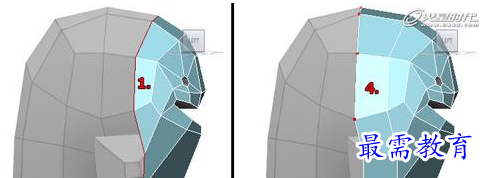

让我们在侧视图创建一些新的边:(图14)

1、选择5个边,如下图。

2、按住键盘Shift键。

3、向左移动。

4、根据参考图进行调整。


第十三步

现在按照上面的方法将头部完成。(图15)


第十四步

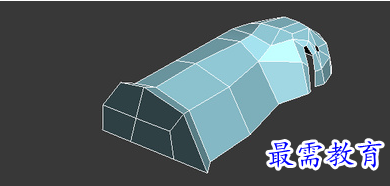

现在最困难的部分已经结束,这个怪物的3D模型其余部分是相当简单的,下面让我们完成躯干:(图16)


1、激活边子物体级别,选择5个边。

2、向下移动。

3、根据参考图进行调整。

最终将怪物的底部做好。(图17)


第十五步

手臂的创建是非常轻松的,只需要挤压几次就可以完成:

1、激活多边形子物体级别。

2、激活挤压工具。(Edit Poly > Edit Polygons > Extrude)

3、选择相应的面进行挤压。

请一定要挤出一点,不要太多。因为在平滑后我希望这里的转折比较明显。(图18)


第十六步

完成手臂:(图19)

1、继续挤压一次,根据参考图调整点。

2、使用Bevel完成两次调整。(Edit Poly > Edit Polygons > Bevel)


第十七步

把眼睛和嘴的位置向模型的内部挤压一点点,如下图。(图20)


第十八步

整个模型到这里就完成了,给模型一个偏浅灰色的材质,然后在模型的下面创建一个白色的平面,背景设置为白色,最后渲染,如下图。(图21)
