UG投影曲线怎么用

1、打开UG软件，拉伸一个曲面出来，效果如下：

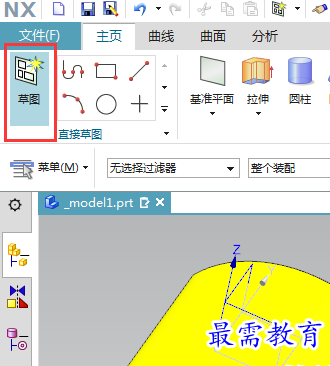

2、曲面绘制出来后，点击草图。绘制要投影的草图。

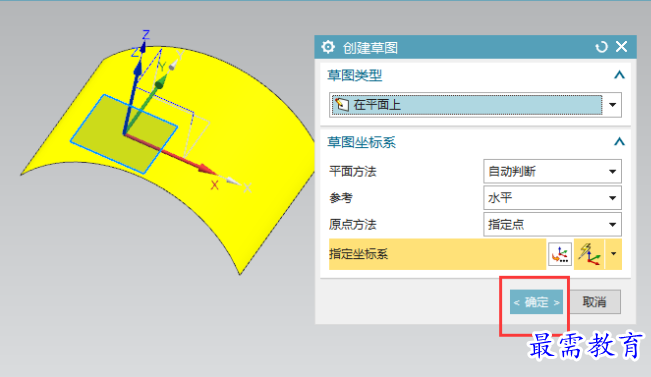

3、选择一个XY的基准平面。创建草图，点击确定。

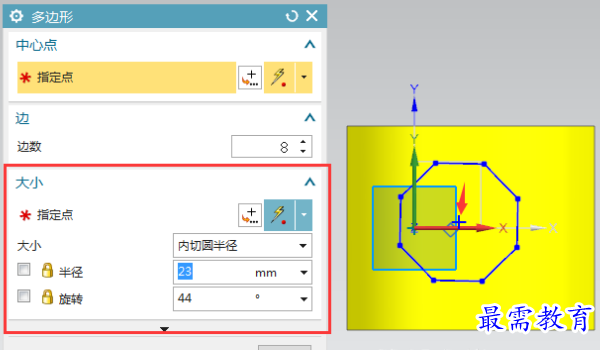

4、然后选择多边形，绘制一个八边形出来，效果如下：

5、绘制好后草图，那就点击曲线的投影曲线。效果如下：

6、选择曲线，就选八边形。效果如下：

7、选择要投影的对象，就是选择曲面。

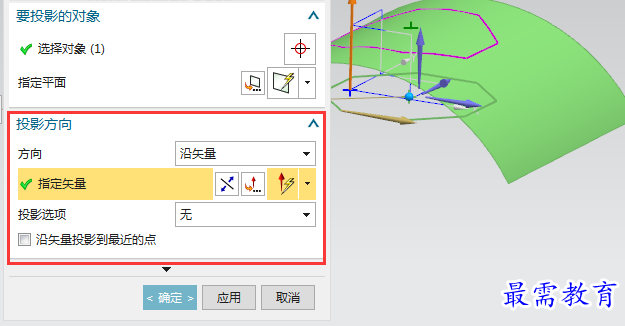

8、选择投影的方向，选择Z轴。效果如下：

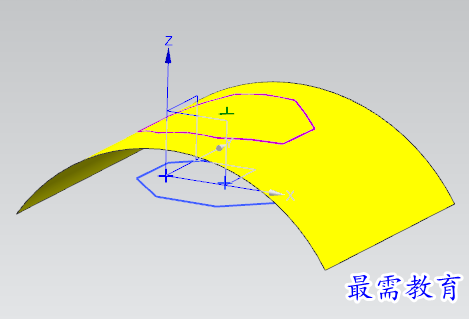

9、这样八边形就投影到了曲线上。效果如下：
