UG10.0怎么偏移草图的矩形

第1步、打开UGNX10软件，点击新建，点击模型，取名称点击确定。

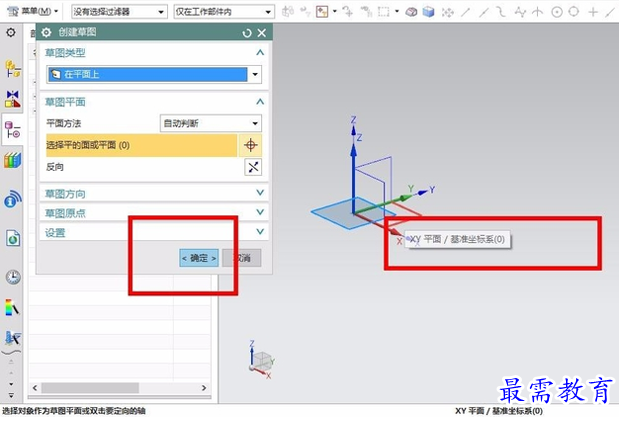

第2步、点击草图，选择XY平面，点击确定。

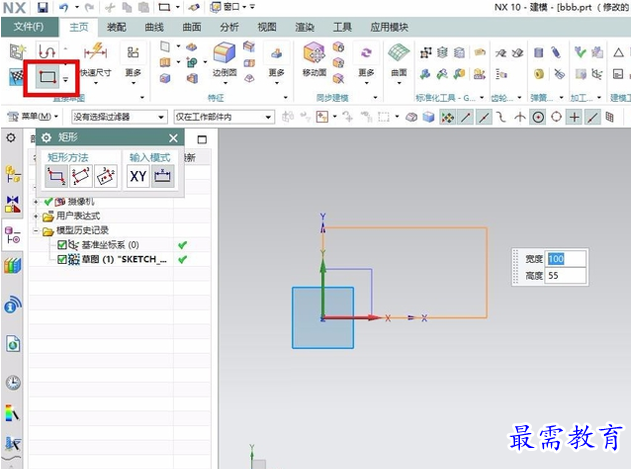

第3步、点击矩形工具，选择矩形方法，也输入模式。设置宽度为100x高度55mm。

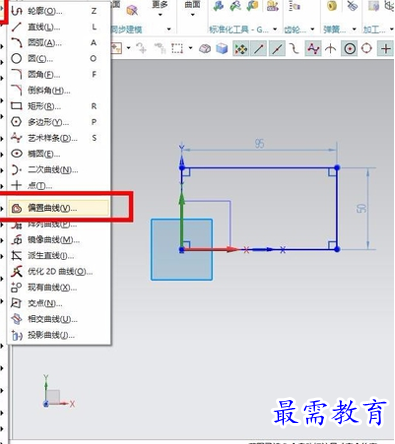

第4步、绘制好了，点击菜单，插入，草图曲线，偏置曲线。

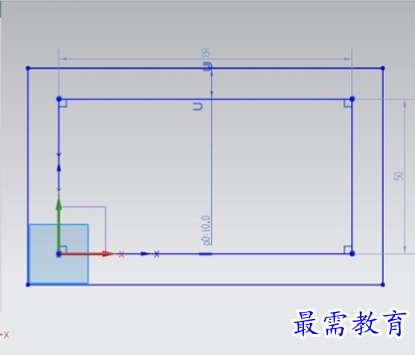

第5步、选择曲线就是矩形，设置偏置的距离，副本设置1，效果就出来了。

第6步、如果要向内偏移，那距离设置负数。

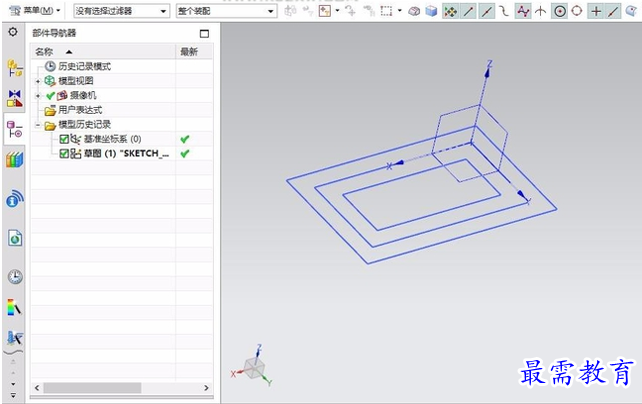

第7步、就这样草图的矩形就偏移出来了。
