UG产品分型切割的分模设计

第1步、打开任意一个产品数据，我们对他进行模具设计，如图所示：

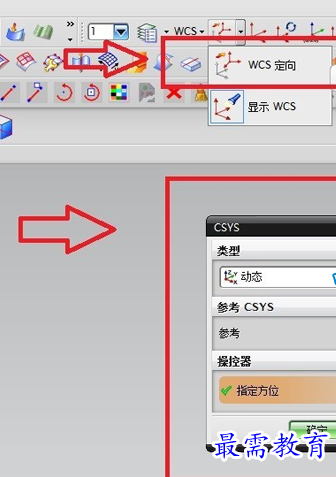

第2步、设计坐标系，坐标系直接影响开模的方向，点击WCS坐标系定向，完成坐标系的建立，我们一般设计Z轴为模具开模方向，如下图所示

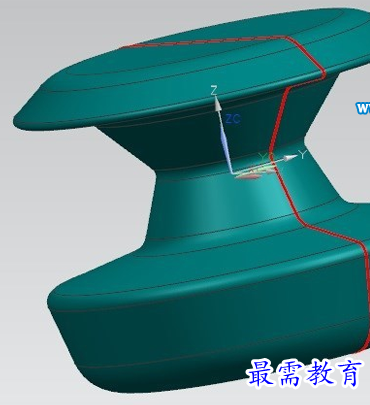

第3步、我们设计产品的分型线，分型线一定要选择在不影响产品功能的地方，封面产品去除等，如下图所示

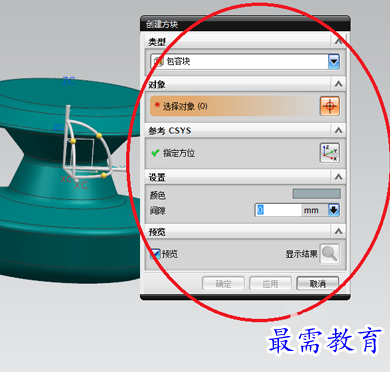

第4步、我们建立模具块，模具块主要是用来切割型芯、型腔等模具零部件，也就是原始模具的坯料，如下图所示

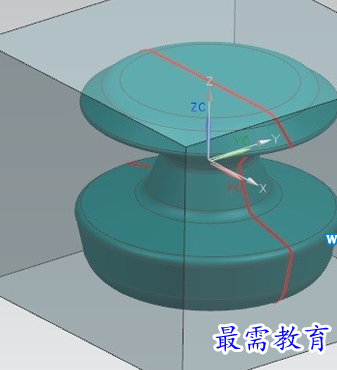

第5步、我们利用分型线设计分型面，分型面主要是切割模具体积块，

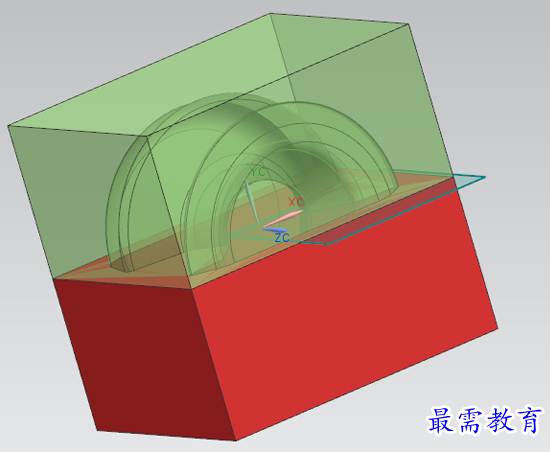

第6步、生成我们的模具零部件，如图所示

第7步、模具分型，利用分型面进行切割，得到我们所需要的型腔，使用布尔运算求差将产品从体积块中切除，

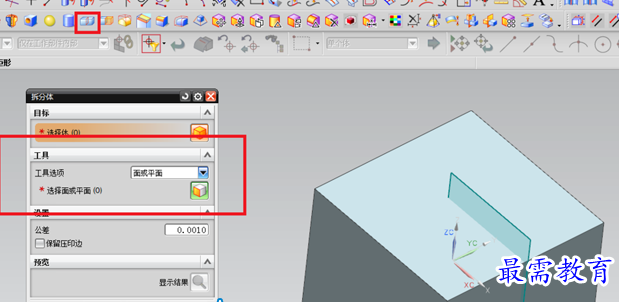

第8步、再利用分型线建立平面将体积块分开，得到我们想要的体积块，如图所示：
