UG怎么计算塑料产品的投影面积

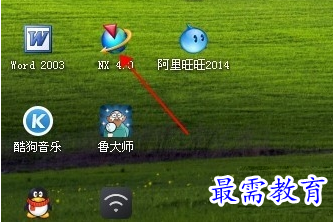

第1步、我们在公司，只有UG4.0软件。那就用这个版本来讲解了。

第2步、打开一个产品，点创建箱体，这里是所有的产品都可以，随便是规则的还是不规则的都可以。

第3步、进入到这出现2个页面，选择意图要选择体的面，还有底下一定要选择0，不然后面做出来的就不对了，选择好了就按确定。

第4步、然后点击分析菜单，点击高级质量属性，面积用曲线计算。

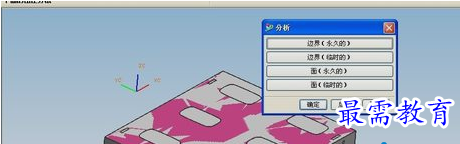

第5步、点击第一个，边界（永久的）进入下一步。

第6步、点击分析里面的面进入下一步。

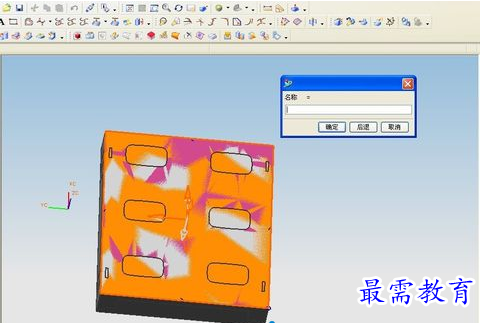

第7步、设置一个名称，点击确定。

第8步、这里什么都不要点，直接确认，千万不要去填什么，去填的话就不正确了，

第9步、这里就是调精确度的最近默认就可以了，不要调，直接按确定。

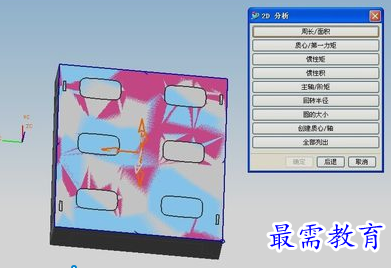

第10步、到这里点周长/面积就可以进入到下个页面了。
