ug导出2d线条怎么处理

第1步、用UG画好产品图，进入制图，选择--文件--导出--CGM。导出后保存好。

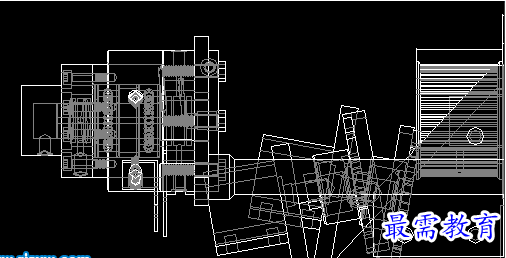

第2步、新建一个UG的part文件,导入刚才导出的CGM格式文件，选择--文件--导入出--CGM如以下图片。看好了这是导入哦。

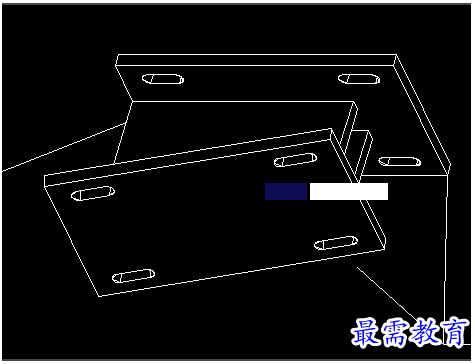

第3步、导出dxf格式，选中全部图形元素.选择--文件--导入出--DWG/DXF如以下图片。

第4步、文件--导入出或导入，你会发现有很的文件格式，这里就是用来转换文件格式的，2D图在制图界面转，3D图在建模界面转，部件也在建模里转。

第5步、这种方式只能从转换Drafting里面的工程图，从Modeling里直接转出再转DWG时会出错；其次，转换出来的DWG图纸中的线条有可能变成一小段一小段的，虚线尤其如此，甚至UG中的一个箭头在AutoCAD中会变成三个小线段，选择编辑极不方便；另外，该方法在转换时一次只能转换一个文件，不便于批量处理。
