如何用UG绘制英制螺纹

下面给大家介绍的是如何用UG绘制英制螺纹，喜欢的朋友可以一起来学习哦！

效果图：

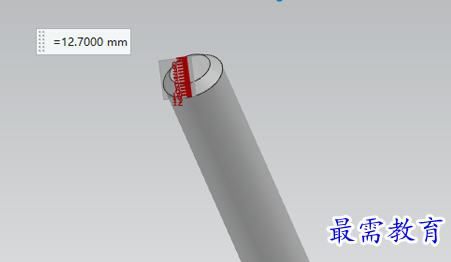

第1步、以绘制英制的螺栓为例，先在UG软件创建一个圆柱，其圆柱的直径为12.7mm（12.7mm＝1/2英寸）。

第2步、然后使用倒斜角，为其增加倒角2mm。

第3步、点击插入菜单，设计特征，点击螺纹。

第4步、弹出螺纹切削。设置下面参数。

第5步、设置一个名称。

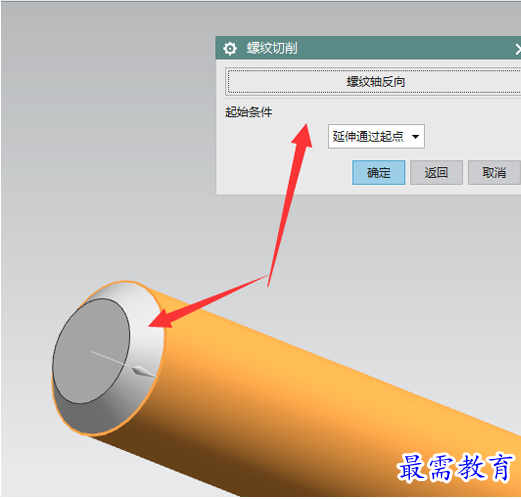

第6步、设置螺纹轴反向，设置起始条件为延伸通过起点。

第7步、然后英制螺纹绘制出来了。
