UG怎么绘制S管道教程

喜欢的朋友可以一起来学习UG怎么绘制S管道教程，希望能帮助到大家。

效果图：

第1步、打开UG软件，绘制弯管，最重要的就是画线，按下图尺寸，绘制需要的线；

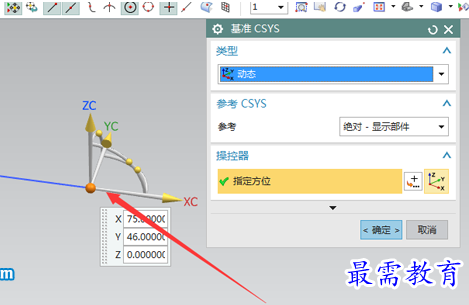

第2步、以线的端点为基点，创建一个CSYS坐标，等下要根据这个坐标来绘制图形；

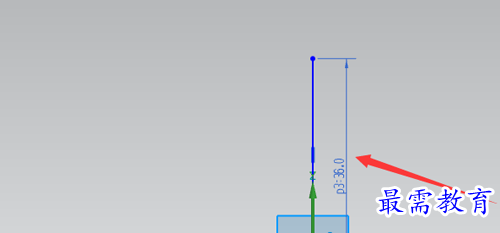

第3步、创建一条垂直的直线，此线的绘图平面要选步骤2所创建的坐标线；

第4步、绘制如下图的R角线，其半径为18mm，（此线处需要运用制作拐角，以防止其会断开）

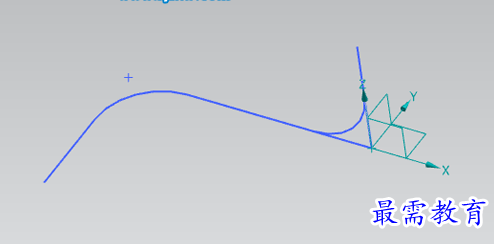

第5步、通过以上四步绘制的曲线，最终如下图：

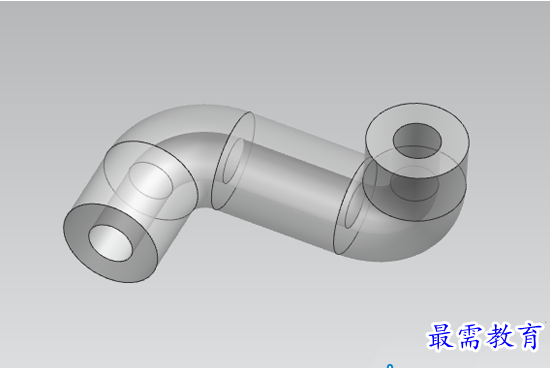

第6步、选中绘制好的曲线，通过使用管道命令，创建如图1的特征，退出命令后，其零件如图2；
