UG绘制钻头造型

简要操作步骤：

第一步  选择UGNX4.0新建命令输入文件名称，选择建模命令进入建模界面，选择菜单拦下插入----设计特征----回转命令，出现回转对话框，选择直线命令绘制直线，选择标注命令对绘制的图形进行标注，点击确定，回转完成的钻头主体如图所示：

第二步  选择UGNX4.0菜单栏下插入----曲线----螺旋命令，出现螺旋线对话框设置螺旋线对话框下参数，点击确定，选择菜单栏下插入----基准----基准面命令，出现基准平面对话框，创建基准平面。选择插入---草图命令，选择我们创建的基准平面为草绘平面，选择圆命令创建圆，点击完成，创建的基准平面和圆如图所示：

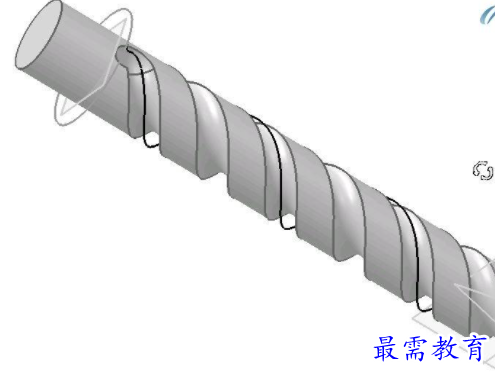

第三步  选择UGNX4.0菜单栏下插入----基准----基准面命令，创建基准平面，选择草图命令在我们创建的基准平面上创建草图，选择插入----来自曲线集的曲线----桥接命令，选择曲线来创建桥接曲线，选择插入----扫掠----沿导引线扫掠，选择我们绘制的圆，选择求差处理，选择插入----关联复制----实例命令，出现实例对话框选择环形阵列命令，选择点和方向，创建完成的钻头如图所示：
