UG绘制陶瓷水杯造型

内容简介：本节视频教程主要学习的是UGNX4.0陶瓷水杯的造型，本节主要用到的命令有：圆柱体命令,拔模命令,抽壳命令,回转命令,曲线命令,标注命令,艺术样条命令,曲率梳命令,已扫掠命令,修剪体命,基准平面命令,边倒圆命令,求和命令等等

第一步  选择UGNX4.0新建命令输入文件名称点击确定，选择建模命令进入建模界面，选择菜单栏下插入-----设计特征-----圆柱体命令，根据提示创建圆柱体，选择插入----细节特征----拔模命令，出现拔模角对话框，设置拔模角对话框，创建拔模特征，创建的陶瓷水杯主体如图所示：

第二步选择UGNX4.0菜单栏下插入----偏置/比例----抽壳命令，选择要抽壳的面设置抽壳厚度，点击确定，选择回转命令，选择草绘回转截面，选择曲线命令绘制曲线，选择标注命令对草图进行标注，设置旋转角度并对零件进行求差处理，点击确定，选择插入-----艺术样条命令，绘制样条曲线，选择分析----曲线-----曲率梳命令，对样条曲线进行调整，继续选择样条曲线命令创建样条曲线，选择分析----曲线-----曲率梳命令，对样条曲线进行调整，点击确定，创建完成的样条曲线如图所示：

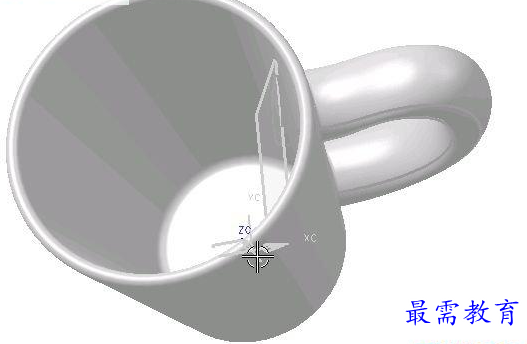

第三步 选择UGNX4.0菜单栏下插入-----基准/点-----基准平面命令，并创建基准平面，选择圆命令绘制圆，选择插入-----扫掠-----已扫掠命令，出现已扫掠对话框选择曲线，按照提示创建扫掠特征，选择插入-----修剪-----修剪体命令对水杯把手进行修剪，选择插入----联合体-----求和命令，对零件进行求和处理，选择细节设计-----边倒圆命令对水杯进行倒圆角处理，创建完成的陶瓷水杯如图所示：
