solidworks2020在输入的工程图中生成完全定义草图

您可在欠定义的输入 .DXF 或 .DWG 文件工程图的草图实体上设定几何关系。

要在输入的工程图中完全定义草图：

1.从 .DXF 或 .DWG 文件工程图中输入一草图。

2.单击工具 > 尺寸 > 完全定义草图。

3.在完全定义草图 PropertyManager 中设定选项，然后单击确定。

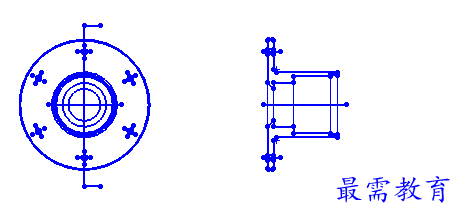

在完全定义草图之前输入 .DWG 文件工程图：

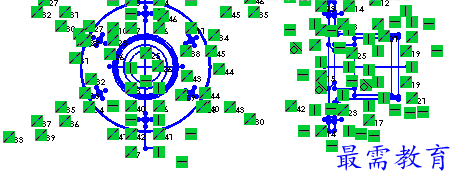

完全定义草图给工程图添加 99 个几何关系：

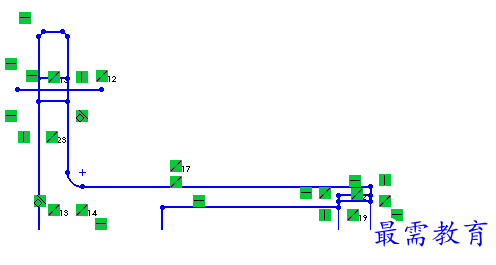

实体之间 99 个几何关系的某些细节：
