cad2020矩形三等分的方法

提问人:刘团圆发布时间:2021-09-16

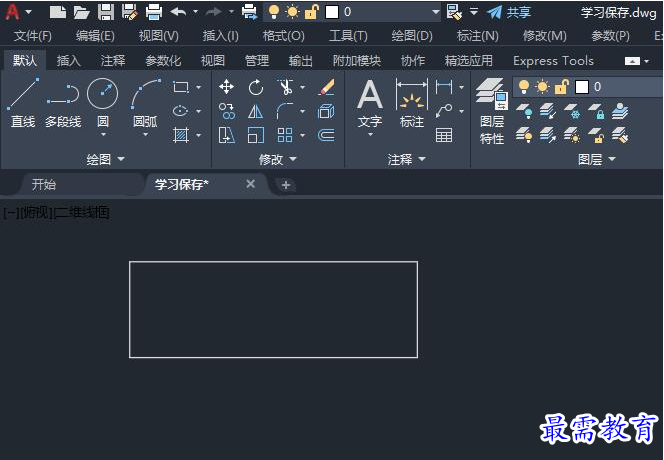

1、打开CAD2022软件,绘制一个矩形出来。

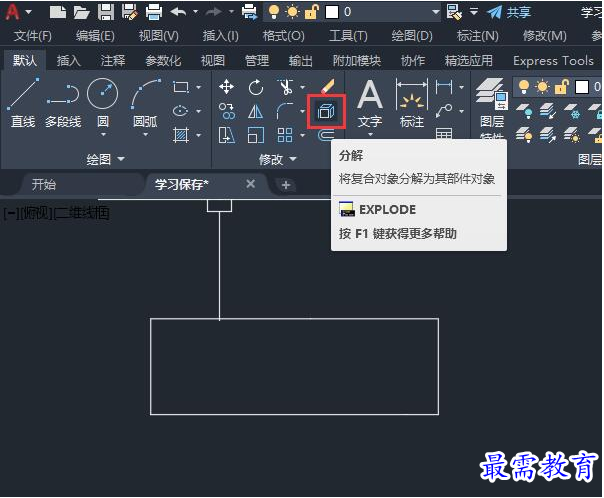

2、点击修改工具中的分解工具,

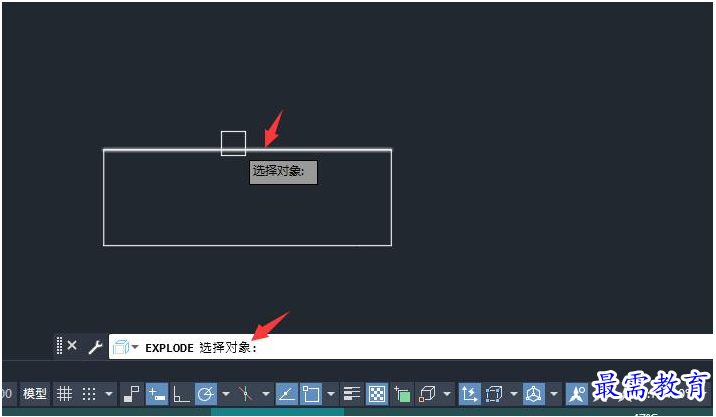

3、选择矩形,把矩形分解。

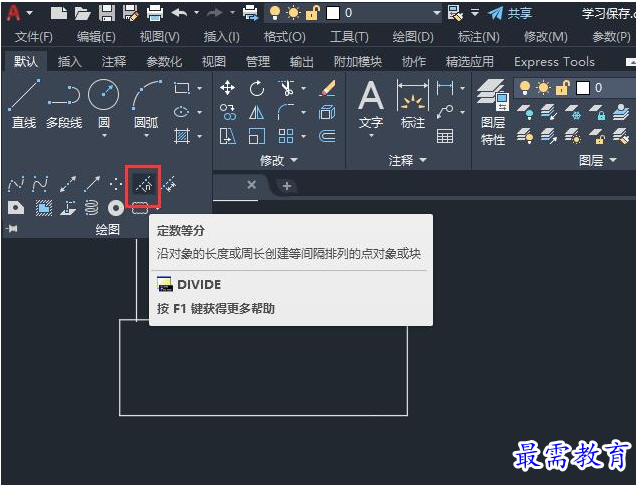

4、点击定数等分工具,进行等分。

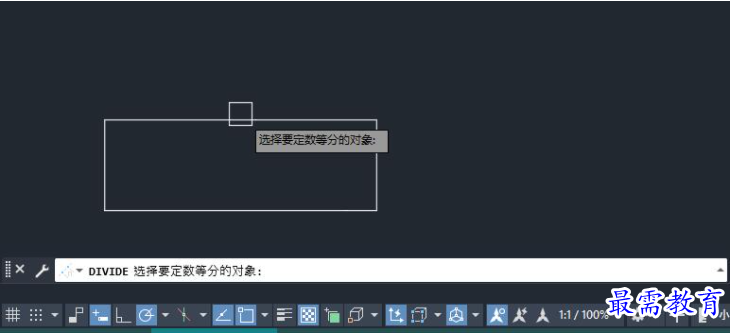

5、选择要等分的直线。效果如下:

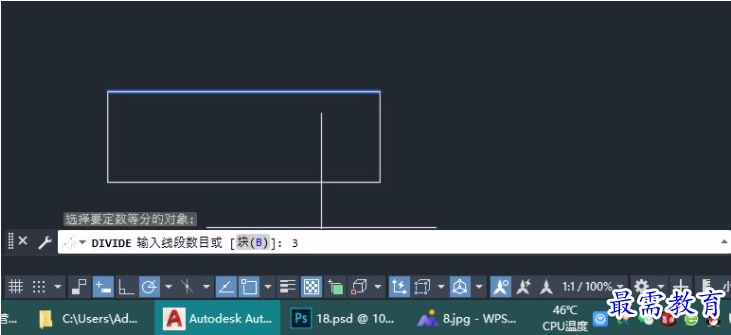

6、设置等分的参数为3,空格。

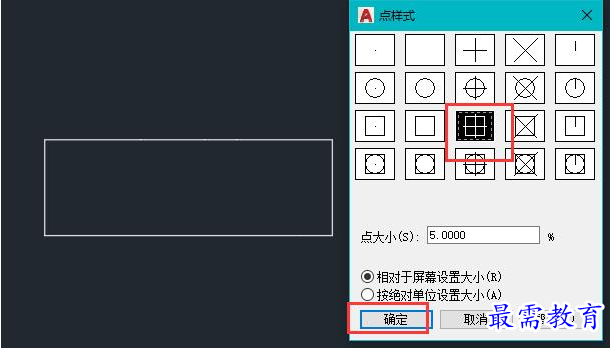

7、点击格式里面的点样式,设置一个好看的样式。


8、等分好后,再用直线画出等分线出来,效果如下:
