solidworks金属锁紧扣的绘制方法

第1步、打开solidworks2018软件，进入草绘，绘制下面的图形出来。

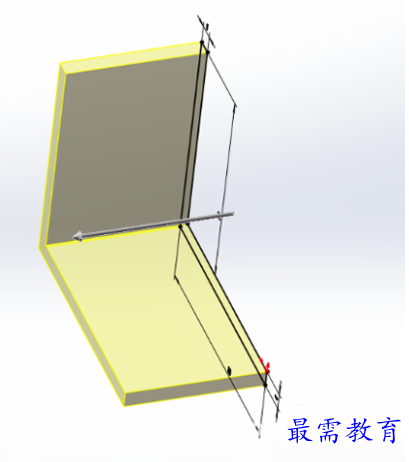

第2步、然后进行拉伸成实体。参数设置如下：

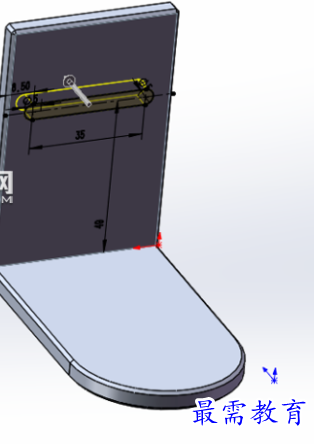

第3步、这里可以进行倒圆角更方便，也可以进行拉伸切除。

第4步、这里可以进行倒圆角更方便，也可以进行拉伸切除。

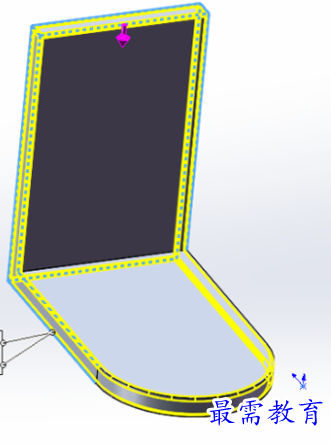

第5步、然后给边倒一下边角处理。

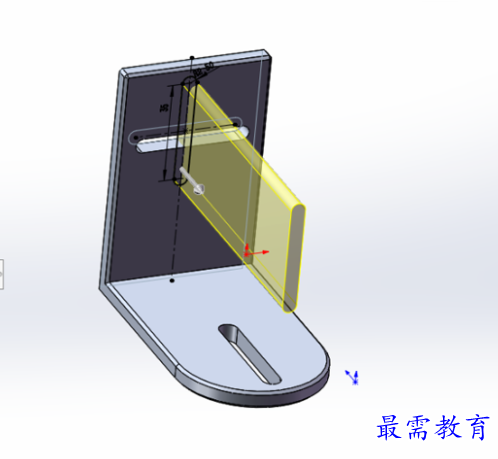

第6步、然后给上面的面板，进行切除拉伸出处。

第7步、同样的方法，进行拉伸切除。

第8步、同样的方法，进行拉伸切除。

最后效果就出来了：
