Origin9.0绘制Y列为类别分类数据图的方法

1、本例的数据如下，列AB为散点坐标数据，列C和D为类别。

2、首先选取列AB绘制散点图，如下图所示。

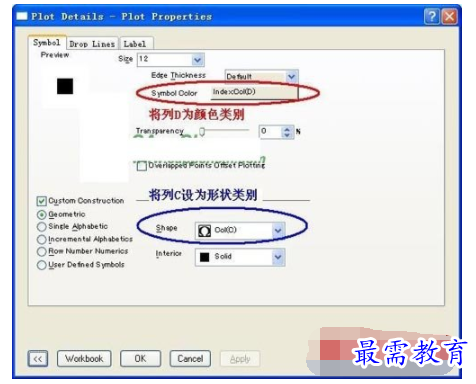

3、然后双击散点弹出Plot Details对话框，进入Symbol选项卡。在Symbol Color中选择index Col(D)，即以列D的分类控制散点颜色。在下方Custom Construction的Shape中选择Col(C)，即以列C的类别控制散点的形状。

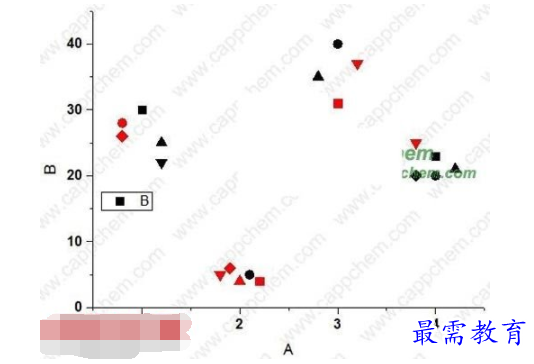

4、完成上述设置后的效果图如下。

5、最后按照X列为类别的分类数据图中所述方法，更新下图例即可。

目前Origin 9.0无法更改indexing方式的图例形状和颜色顺序，采用的是Origin的默认设置。
