使用Origin9.0绘制XYAM型2D Vectors(向量图)的方法

1、Vector XYAM型向量图需要一列X，三列Y。

其中前面的XY为“向量起点”，第二列Y为方向(全部为0)，第三列Y为向量大小。

如下图所示：

2、为了便于理解，我们将以上数据中的XY，绘制得到了以下散点图作为对比。

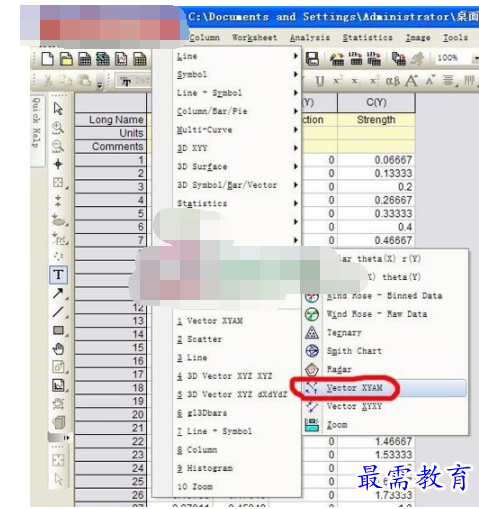

3、接下来我们看下向量图。选中数据，进入Plot菜单下的Specialized，点击Vector XYAM。

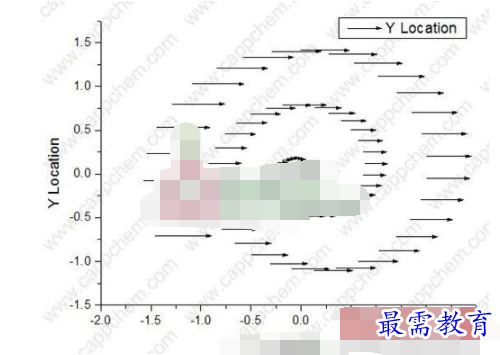

4、Origin9.0按照上述数据绘制得到的向量图如下(方向全部为0)。

5、绘制XYAM向量图时应注意“方向列(Direction)”，其默认所用数据为弧度。

即如果希望角度为180°，则应在“方向列(Direction)”数据中输入3.1415926(π)。

如下图中第19行的数据。

6、以下即为修改了“方向列(Direction)”的效果图。

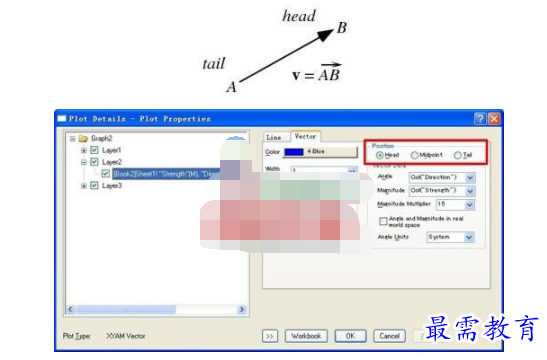

7、双击弹出Plot Details菜单，左侧选择Vector选项卡。

里面有个Position选项，此处的Position指的是XY数据的位置。

Head(首)，MidPoint(向量的中点)，Tail(尾)。

Origin9.0默认XY为Tail(尾)，即起点。

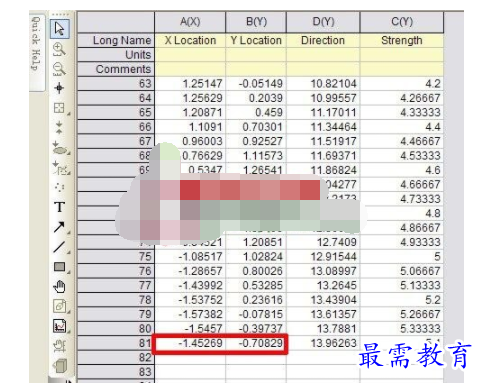

8、下图提供了本例最后一个点的坐标(-1.45，-0.71)。

9、黑色向量的Position为Tail，红色向量的Position为Midpoint，蓝色向量的Position为head。
