Origin9使用2D Parametric Fuction Plot功能绘制填充图的方法

1、首先进入File-New菜单，点击Function Plot下的2D Parametric Fuction Plot。

2、在弹出的Create 2D Parametric Fuction Plot对话框中输入函数关系。

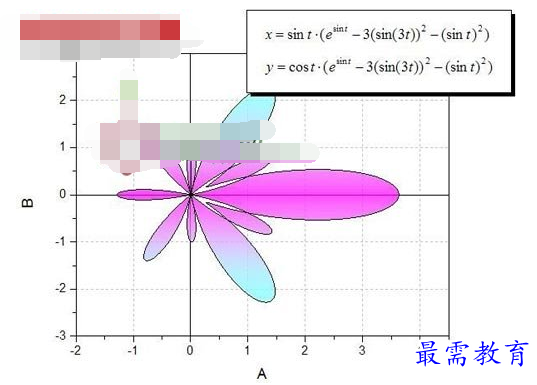

3、完成后得到以下图形。然后自行在图例中添加上函数关系。

接下来我们对坐标系进行下调整。

4、双击X坐标轴弹出对话框，进入Grid Lines选项卡。

勾选Major Grids，并设置线型和颜色，添加网格。

勾选Additional Line下的Opposite和Y=0，添加0刻度处的辅助线。

5、完成坐标系调整后得到下图。

6、双击曲线，弹出Plot Details对话框。

在Line选项卡中，勾选Fill Area Under Curve。

此时会多出一个Pattern选项卡。

7、进入Pattern选项卡，在Fill中选择填充色。

在Gradient Fill中设置渐变模式。

然后设置Transparency(透明度)。完成后点击Apply。

8、填充效果是不是出来了呢?
