Origin9.0绘制XYXY型Vectors二维向量图的方法

1、Vector XYXY方式绘制向量图，采用的是Workbook型数据。

共四列数据，为两组XY;

第一组XY为向量的起点，第二组XY为向量的终点。

如下图所示。

2、数据输入完成后，选中，点击Plot菜单Specialized下的Vector XYXY。

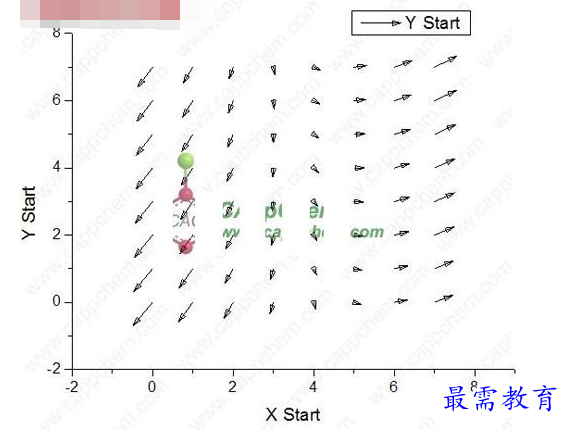

3、Origin 9生成的默认2D向量图如下。

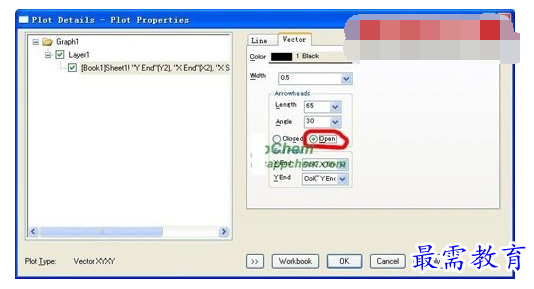

4、向量图中的箭头是可以自行设置的。双击向量弹出Plot Details对话框。

右侧选择Vector选项卡，在Arrowheads下可调整箭头的样式。

选择Close为实心箭头，选择Open则为空心箭头。

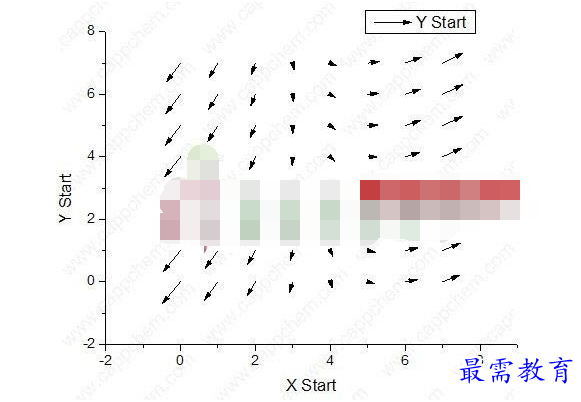

5、Arrowheads选择Open后的效果图如下。

6、Vector选项卡中Arrowheads下的Length为箭头长度，Angle为箭头的角度。

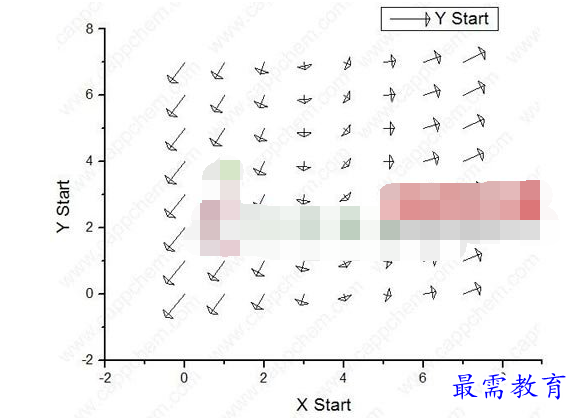

现在我们把Length设为60，Angle设为120°

7、Length=60，Angle=120°的效果即为本文开头的样图。
