熟练掌握CDR中节点类型,编辑形状更轻松

提问人:刘团圆发布时间:2021-09-27

在CDR 中为曲线对象进行造型的时候,我们都会选择使用形状工具,该工具会对您绘制或编辑的形状显示节点、图标和预览的功能。那么针对节点又可分为:尖突、平滑和对称。这三种节点可以根据需要随时进行更改切换,每个节点类型的控制手柄的行为各不相同。

尖突节点

可用于在曲线对象中创建尖锐的过渡点,例如拐角或尖角。可以相互独立地在尖突节点中移动控制手柄,而且只更改节点一端的线条。

平滑节点

穿过节点的线条沿袭了曲线的形状,从而在线段之间产生平滑的过渡。平滑节点中的控制手柄总是相互之间完全相反的,但它们距离节点的距离可能不同。

对称节点

类似于平滑节点。它们在线段之间创建平滑的过渡,但节点两端的线条呈现相同的曲线外观。对称节点的控制手柄相互之间是完全相反的,并且与节点间的距离相等。

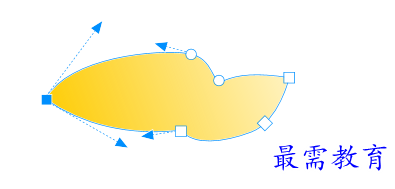

每种节点类型都显示为不同形状 - 平滑节点为圆形,尖突节点为方形,对称节点为菱形

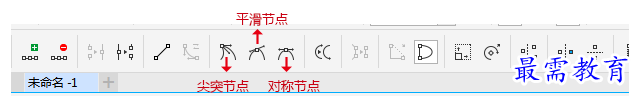

在使用尖突、平滑或对称节点为曲线对象造形时候,首先要使用“形状工具”激活并单击节点,在属性栏中我们可以看到这三个节点类型。


拖动节点的控制手柄可调整对象的造型。


您也可以使用快捷键来改变现有节点的类型。要将平滑节点更改为尖突节点,或将尖突节点更改为平滑节点,请使用形状工具单击该节点,然后按 C 键。要将对称节点更改为平滑节点,或将平滑节点更改为对称节点,请使用形状工具单击该节点,然后按 S 键。
