多截面实体特征特点

提问人:刘团圆发布时间:2020-10-12
草图的选择应该按顺序选取。

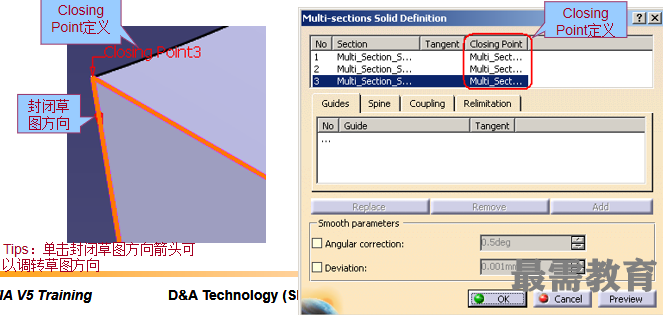

多截面实体的各个截面草图存在的Closing Point与封闭草图方向指定的问题-一般情况下Closing Point位置应该相近;封闭草图方向应一致或顺时针或逆时针。如果不正确将导致实体不可解的情况。

实体在截面草图处严格遵循草图定义。

在没有定义导线的情况下,截面草图外的实体截面形状由CATIA计算得出

在没有定义相切的情况下,过截面草图的实体截面方向由CATIA根据输入参数计算得出
