Pro-E初级教程 1.3 拉伸实体特征 1.3.1 拉伸实体特征的操作步骤

提问人:刘团圆发布时间:2020-10-23
将绘制的剖面沿直线拉伸到指定的位置,

形成实体特征;

   操作步骤:

           1. 进入拉伸模块

           2. 草绘截面

           3. 选定增减材料

           4.  选定特征生成方向

           5. 设置拉伸深度尺寸

           6. 确定/完成

1 拉伸特征模板


拉伸工具

     插入/拉伸     放置→定义

     选草绘平面 → 确定草绘方向和参照面 → 点选 “草绘”按钮 → 进入草绘环境

      绘制二维封闭图形→     →指定拉伸高度  →  按下鼠标中键(或点 )

拉伸的高度选项


壳状拉伸


拉伸除料


修改特征尺寸

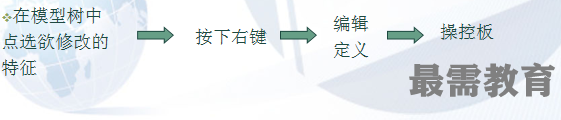

修改特征
