配置合适的Pro/E单位系统

提问人:刘团圆发布时间:2021-09-10

模型质量属性分析是一个常用的分析方法,用于获得模型的质量属性报告。但在实际的操作中,不少用户因为设置的不对,得不到正确的分析结果。下面我们就看一个典型的模型质量属性分析的对话框和结果显示,如图1,从对话框中其实我们可以得到有关质量属性的两个主要信息:单位和密度。


要获得正确的质量分析结果,首先我们要采用合适的单位系统,这样分析的结果才会采用合适的单位来显示我们的分析结果,避免因为单位的不一致造型需要进行换算增加出错机会。  要设置和查看我们当前的单位系统,可以通过菜单“编辑”->“设置”->“单位”以进入单位设置对话框。

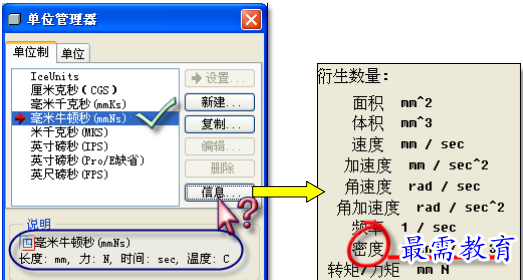

在对话框中,我们可以看到当前可用单位系统和当前激活的单位系统,激活的单位系统前面有一个红箭头标记,在本例中,当前的激活单位是“毫米牛顿秒(mmNs)”。 点击“信息”按钮,就可以查看到这个单位系统的详细信息,包括各种物理量度的单位。  从图2中,我们可以看到对于“毫米牛顿秒(mmNs) ”单位系统而言,他的密度单位就是“tonne/mm^3”,也就是“公吨/立方毫米”。


如果我们觉得当前的单位系统不合适,可以转换单位系统,这可以通过选中期望的单位系统然后点击“设置…”按钮激活转换对话窗。转换单位系统有两种方式,分别是“转换尺寸”

和“解译尺寸”,前面一种方式在转换过程中保持模型的大小不变,也就是原来是 1 英寸的长度转化为毫米作单位的话将自动变为 25.4mm;而后一种方式将只是直接转化单位,模型的标注尺寸将维持不变,也就是原来 1 英寸的长度将变为 1 毫米,相当于模型缩小了 25.4倍了,如图3。


但是您很快就会发现,所有可选的单位系统里不一定有你想要的单位表示方法,这时可能你就需要新建自己的单位系统了,这可以通过点击单位系统对话框中的“新建…”按钮来进行。  在弹出的单位制定义对话框中,我们可以设定新的单位制的名称和四个基本物理量的量度单位,对于塑胶产品而言,显然长度用 mm(毫米)、质量用 g(克)比较合适。

设定好我们的单位系统后,就可以把它指定为当前的的单位系统,退出精度对话窗。现在我们再来进行质量属性分析,需要注意的是我们现在的密度单位已经是 g/mm^3,所以相应的密度值我们要作改变,0.001 就是每立方厘米质量为 1 克(水的密度)。你会发现我们现在的测量结果已经变成了克了,如图4,这就是我们设定的单位系统所起的作用。
