Pro-E初级教程 1.7 高级实体特征 1.7.2 创建扫描混合实体特征及实例

提问人:刘团圆发布时间:2020-10-23
扫描混合兼有扫描与混合的特点,它通过一条轨迹线以及轨迹线上一些等点截面来生成特征。

1.扫描混合调用方法

    “插入”→“扫描混合”→“伸出项”

2. 操作步骤

    ⑴ 调用扫描混合工具

    ⑵ 定义扫描混合选项(一般接受默认选项)

    ⑶ 绘制原点轨迹

    ⑷ 定义截面

    ⑸ 生成特征

3.扫描混合实例

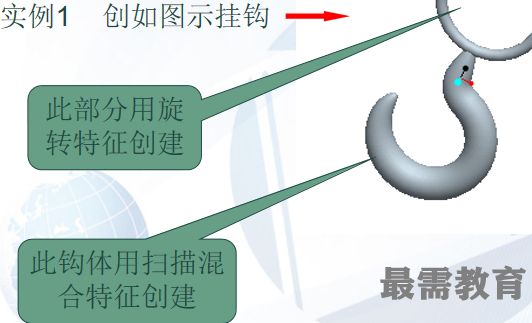

实例1    创如图示挂钩
