Maya 晶格

    在Maya 2018版本中，晶格可分别在装备模块和动画模块中创建，在动画模块中，创建晶格命令所在的位置如下图所示。

1.功能

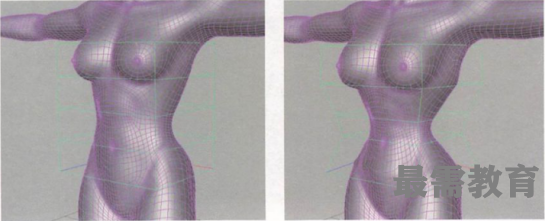

    晶格可以对所有可变形物体进行位移、旋转和缩放的变形控制，还可以通过对晶格和晶格点设置关键帧，来达到变形动画的效果。晶格可以使用在NURBS、多边形几何体及几何体的顶点和粒子物体上，如下图所示。

2.参数

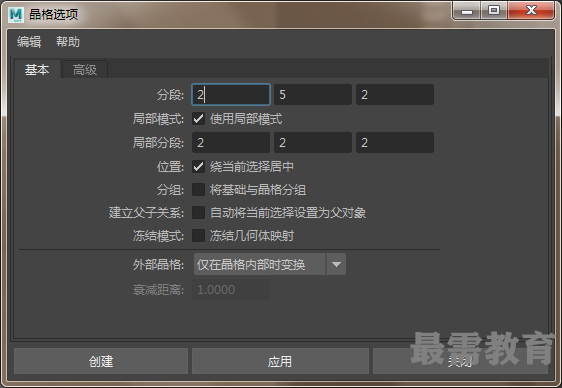

    执行“变形> (创建）晶格”命令，打开相应的参数面板。与混合变形选项面板一样，有“基本”和“高级”两个选项卡，如下图所示。

该对话框中的各命令参数如下：

  • 分段：设置STU空间中晶格的段数，分段数越高可控制的晶格点越多。默认情况下S、T和U的分段数分别是2、5、2。

  • 局部模式：设置每个晶格点只影响自己附近的物体点，或者影响所有的物体点。该复选框默认为勾选状态。

  • 局部分段：每个晶格点局部影响的范围。

  • 位置：设置晶格创建在选择物体的中心还是场景的原点中心，默认创建在选择物体的中心。

  • 分组：勾选此复选框，会把晶格与基础晶格创建在同一组中。控制组的位移、旋转和缩放，两个晶格也会同时被改变。

  • 建立父子关系：勾选复选框，会把晶格作为变形物体的子层级物体创建，这样，当物体进行变换时晶格也会跟随变换。

  • 冻结模式：如果勾选此复选框，则不能控制变形物体位移、旋转和缩放的变换，只有控制晶格的变换才可以间接地控制变形物体的变换。
